WNDR CODEC 사용자 매뉴얼

첫 연결에서 확인할 순서

1. 장비에 연결된 영상 입력과 출력 모니터, 네트워크 케이블을 확인합니다. 송출할 장비와 수신할 장비의 역할을 먼저 정합니다.
2. 설치 담당자가 제공한 장비 웹 주소를 엽니다. 홈페이지의 제품 소개 주소가 아니라 현장에 설치한 장비의 주소를 사용합니다.
3. 발급받은 웹 계정으로 로그인합니다. 설정 버튼이 보이지 않거나 조작이 제한되면 계정 권한과 장비 연결 상태를 확인합니다.
4. 카메라 관리에서 TX는 이 장비의 송출 설정, CAM 번호는 수신 채널임을 확인합니다. 먼저 한 채널을 연결해 영상을 확인한 뒤 나머지 채널을 등록합니다.
5. 마지막으로 단일 화면과 분할 화면을 각각 확인하고, 회의 오디오가 필요하면 영상 확인 후 MIX/P2P와 음소거를 설정합니다.

어디에 적용되는 조작인지 확인

송출 프로필과 입력값 선택

저장과 실제 송출 확인

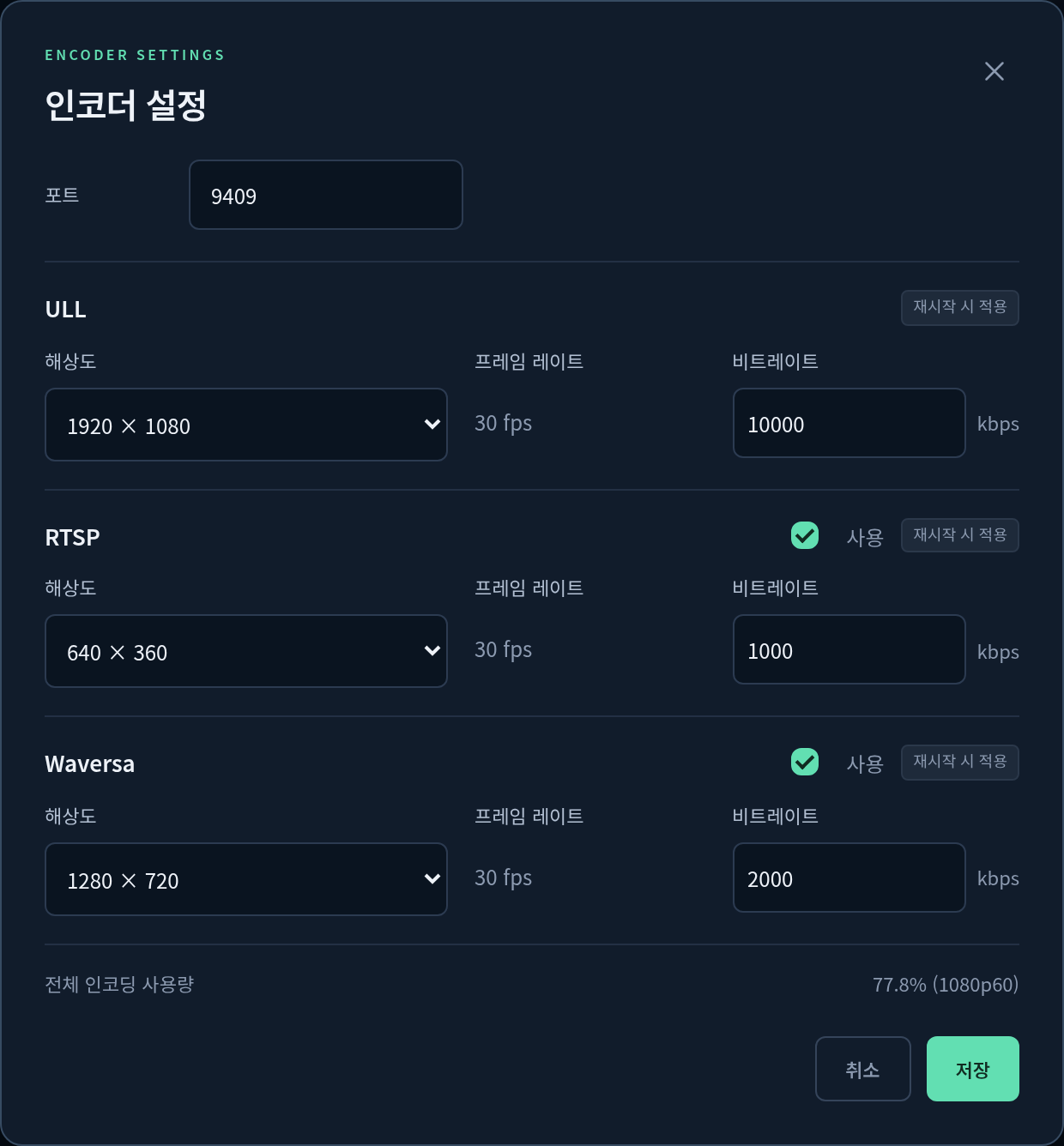

1. 카메라 관리의 TX 인코더 행에서 설정을 누릅니다. 현재 저장값과 각 프로필의 상태를 먼저 확인합니다.
2. 사용할 프로필을 선택하고 해상도·비트레이트를 입력합니다. 꺼진 선택 프로필의 입력칸은 비활성화되며 기존 값은 보존됩니다.
3. 전체 인코딩 사용량과 오류 문구를 확인합니다. 저장이 비활성화되어 있으면 용량 초과, 지원하지 않는 해상도, 입력 범위, 계정 권한 순서로 확인합니다.
4. 저장을 한 번 누르고 완료 안내를 기다립니다. 취소는 이 대화상자의 미저장 변경을 적용하지 않고 닫습니다.
5. TX 설정을 다시 엽니다. 입력칸의 저장값과 각 프로필 아래 ‘현재: 해상도 · fps · kbps · 상태’를 비교합니다.
6. 실제 수신 장비와 브라우저에서 각각 영상을 확인합니다. 저장 완료만으로 모든 송출 프로필이 동작 중이라고 판단하지 않습니다.

인코더 상태별 조치

어떤 카메라 종류를 선택할지 결정

ONVIF 검색과 단일·분할 스트림 설정

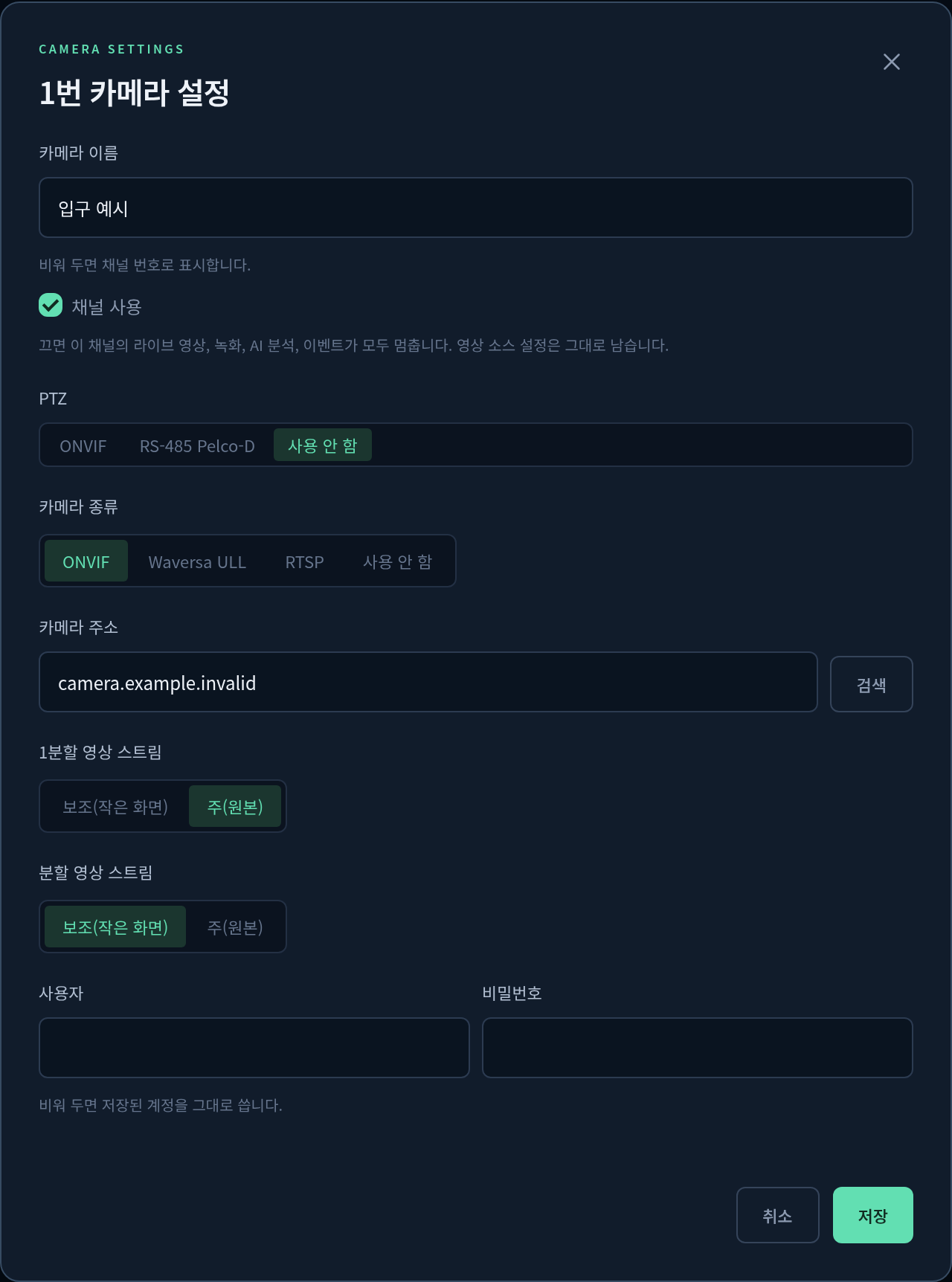

1. 카메라 관리에서 대상 CAM의 설정을 열고 카메라 종류를 ONVIF로 선택합니다.
2. 검색을 누르고 장치 주소·이름·모델 정보를 확인한 뒤 대상을 선택합니다. 검색 결과가 없으면 카메라 주소를 직접 입력합니다.
3. 카메라의 사용자와 비밀번호를 입력합니다. 기존 등록을 같은 접속 정보로 유지할 때는 저장된 계정을 유지하는 빈 입력 안내를 따릅니다.
4. 1분할 영상 스트림과 분할 영상 스트림을 각각 선택합니다. 한 화면의 세부 확인에는 주(원본), 여러 작은 화면에는 보조(작은 화면)를 우선 검토하되 해당 카메라가 실제 제공하는 스트림을 선택합니다.
5. 채널 사용을 확인하고 저장합니다. ‘장비에 적용하는 중…’ 동안 기다린 뒤 저장 완료 안내를 확인합니다.
6. ULL 모니터링에서 해당 CAM의 1분할과 분할을 모두 확인합니다. 한쪽만 보이지 않으면 그 보기에서 선택한 주/보조 스트림이 제공되는지 확인합니다.

Waversa ULL 검색 또는 수동 등록

1. 대상 CAM의 설정에서 Waversa ULL을 선택합니다.
2. 검색 결과가 있으면 장치를 선택해 주소와 포트를 채웁니다. 검색되지 않으면 수동 입력을 눌러 카메라 주소를 입력합니다.
3. 연결 대상의 실제 서비스 포트를 입력합니다. WNDR CODEC는 기본 9409를 사용하며 다른 ULL 장치는 해당 장치의 실제 포트를 확인합니다.
4. 그 장치의 사용자와 비밀번호를 입력하고 저장합니다. 저장 후 카메라 목록의 연결 정보와 영상 수신 상태를 확인합니다.
5. 단일 ULL 화면을 먼저 확인한 뒤 분할 화면으로 전환합니다. ‘멀티: 표준 영상 미등록’이면 송신 장치의 일반 ONVIF/RTSP 영상 설정도 준비되어 있는지 확인합니다.

RTSP 직접 입력과 저장 오류 처리

1. 카메라 종류에서 RTSP를 선택하고 장치가 제공한 전체 RTSP 주소를 입력합니다.
2. 접속 계정이 필요한 장치는 사용자와 비밀번호를 입력합니다. 공개 매뉴얼이나 공유 화면에 실제 계정이 포함된 URL을 옮기지 않습니다.
3. ‘1분할 주 스트림 주소 (테스트, 선택)’는 별도 주 스트림을 확인할 때 사용하는 선택 항목입니다. 기본 등록에 반드시 입력하는 값으로 취급하지 않습니다.
4. 저장을 누르고 완료 안내 뒤 영상 수신을 확인합니다. 등록 오류가 남아 있으면 주소 경로·계정·송출 상태를 확인한 후 다시 시도합니다.

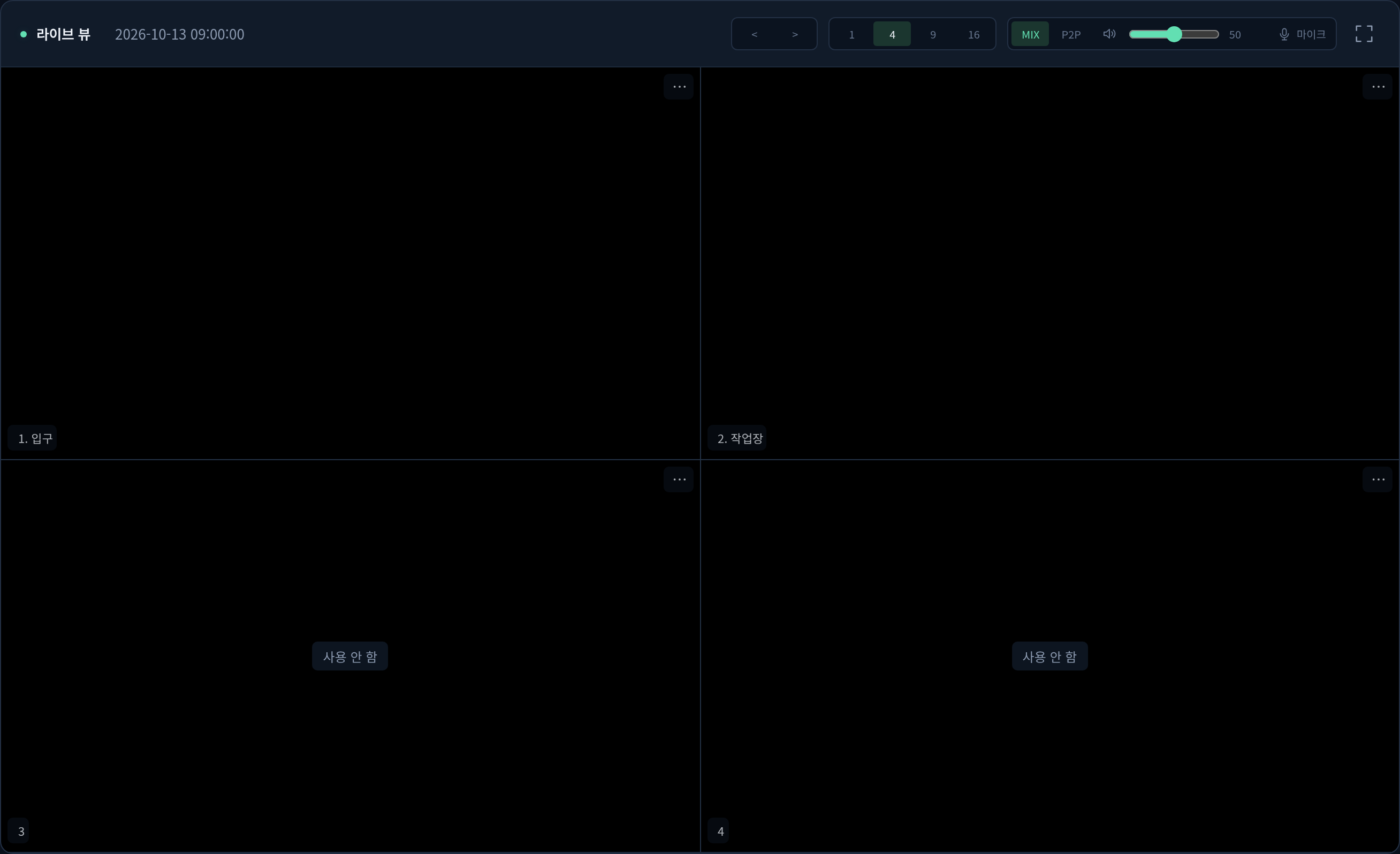

채널·분할·페이지·전체 화면 조작

1. 왼쪽에서 ULL 모니터링을 엽니다. 수신할 CAM이 채널 사용 상태인지 확인합니다.
2. 채널을 선택하고 1분할에서 대상 영상과 채널 이름을 확인합니다.
3. 4·9·16 분할 중 필요한 구성을 선택합니다. 채널이 한 화면에 모두 나오지 않는 구성에서는 이전·다음 페이지 버튼으로 표시 범위를 이동합니다.
4. 영상 일부를 크게 확인하려면 단일 화면으로 전환하고 대상 채널을 선택합니다.
5. 전체 화면 버튼은 브라우저의 모니터링 영역을 확장합니다. 전체 화면 해제 또는 브라우저의 Esc로 돌아옵니다.
6. 장비에 연결된 모니터도 함께 운용한다면 물리 모니터의 채널·분할을 별도로 확인합니다.

단일·분할·브라우저 결과 비교

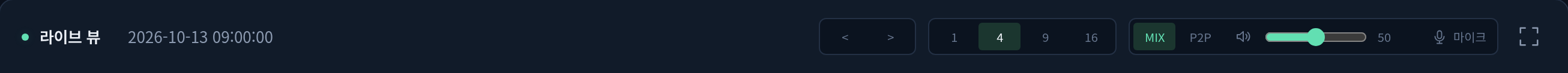

MIX 또는 P2P로 통화 대상 선택

1. ULL 모니터링의 회의 오디오 버튼이 활성화되어 있는지 확인합니다. ‘장비 오디오 준비 중’이면 연결과 장비 오디오 상태가 확인될 때까지 기다립니다.
2. 여러 연결 채널의 음성을 함께 들으려면 MIX를 선택합니다. 특정 채널과 통화하려면 그 CAM을 먼저 선택한 뒤 P2P를 선택합니다.
3. P2P 옆에 표시된 CAM 번호를 확인합니다. P2P 상태에서 다른 채널을 선택하면 통화 대상도 바뀝니다.
4. 스피커의 음소거 상태를 확인한 뒤 볼륨을 조절합니다. 숫자 표시만 바뀐 순간과 장비 적용이 완료된 상태를 구분해 확인합니다.
5. 송신 음성이 필요할 때 마이크 음소거를 해제하고, 통화를 마칠 때 필요한 음소거 상태로 돌립니다.

음성이 들리지 않을 때

이벤트를 확인한 뒤 출력 연결 검증

경로는 이벤트 기록 → 발생 시각·채널 확인 → 이벤트 맵입니다. 먼저 실제로 기록된 이벤트 소스와 출력하려는 장치를 구분합니다.

1. 이벤트 기록에서 발생 시각과 채널이 현장 상황과 맞는지 확인합니다. 시간이 맞지 않으면 시스템 설정의 시간대를 먼저 확인합니다.
2. 이벤트 맵에서 소스를 선택하고 연결할 출력을 선택합니다. 선 또는 연결 표시가 생겼는지 확인합니다.
3. 같은 연결을 다시 선택하면 해제됩니다. 여러 소스를 한 출력에 연결했으면 각각의 연결 상태를 확인합니다.
4. 예정된 점검 시간에 현장 입력을 발생시키고 이벤트 기록과 실제 출력 장치의 반응을 함께 확인합니다.

포트 설정 후 동작 확인

1. 입출력 설정에서 실제 연결한 RS-485 또는 RS-232 포트를 찾습니다. ‘포트 미지정’, ‘콘솔 포트(사용 불가)’ 또는 장치 없음 표시가 있으면 해당 포트를 사용할 수 있다고 가정하지 않습니다.
2. 사용 여부와 연결 기기를 선택하고 주변 장치의 통신 속도·데이터 비트·패리티·정지 비트에 맞춥니다. RS-485 주소가 필요한 경우 주변 장치에 설정된 주소와 맞춥니다.
3. 알람 입력은 실제 접점의 평상시 상태에 맞춰 NO/NC를 고릅니다. 출력은 연결 장치가 요구하는 접점 상태와 유지 시간을 확인합니다.
4. 저장 후 포트 상태와 실제 입력 상태를 확인합니다. 설정은 저장됐어도 드라이버나 배선이 준비되지 않으면 물리 동작은 확인되지 않은 상태입니다.
5. 이벤트 맵의 출력 연결까지 확인하고 예정된 현장 시험으로 마무리합니다.

DHCP·고정 IP 설정과 재접속

1. 시스템 설정 → 네트워크 설정을 엽니다. 현재 주소 방식과 연결 주소를 확인합니다.
2. 자동(DHCP)은 현장 네트워크에서 주소를 받는 경우, 고정 IP는 지정된 주소를 유지해야 하는 경우에 선택합니다. 고정 IP에서는 주소·서브넷 마스크·게이트웨이·DNS를 설치 담당자가 정한 값으로 입력합니다.
3. 저장 전에 새 주소와 재접속 방법을 확인합니다. 네트워크 설정 저장은 장비의 실제 주소를 바꿉니다.
4. 저장을 누릅니다. 직접 접속의 고정 주소 변경은 새 주소로 이동할 수 있고, DHCP에서 주소가 달라지면 장비 화면 또는 현장 네트워크 관리 정보에서 새 주소를 확인합니다.
5. 외부 포털로 접속 중이었다면 저장 후 포털에서 다시 연결합니다. 연결 실패를 곧바로 저장 실패로 단정하지 말고 변경된 주소부터 확인합니다.

계정·시간 설정의 적용 시점

표시 옵션을 바꾼 뒤 확인

1. 시스템 설정의 영상 표시에서 화면 채우기(Crop)와 전체 보기(LetterBox)를 선택합니다. 선택은 바로 저장되며 등록된 영상의 표시 결과를 확인합니다.
2. 모니터링 정보에서 필요한 Bandwidth / Utilization / Latency 항목만 켭니다. 이 조작은 장비의 표시 설정을 바꾸므로 물리 모니터에서 해당 창의 표시를 확인합니다.
3. Immediate Display는 해당 옵션을 사용할 수 있을 때만 조작합니다. 비활성화되어 있으면 관리자 권한·장비 화면 준비 상태·현재 지원 상태를 확인합니다.
4. 적용 오류가 나오면 스위치 모양만으로 성공을 판단하지 않습니다. 연결을 확인한 뒤 상태를 다시 조회하고 원래 값과 실제 장비 표시를 비교합니다.

업데이트 확인부터 재접속까지

1. 관리자 계정으로 시스템 설정 → 펌웨어 업데이트를 엽니다. 현재 버전과 업데이트 범위를 확인합니다.
2. 업데이트 확인을 누릅니다. ‘최신 버전입니다’이면 설치할 새 버전이 없는 상태입니다.
3. ‘새 버전이 있습니다’이면 버전과 안내를 읽고 적용 시간을 정한 뒤 설치를 누릅니다. 확인창에서 화면·웹 재연결 안내를 확인하고 실행합니다.
4. 내려받는 중 → 서명 확인 중 → 설치 중의 상태와 진행 표시를 확인합니다. 진행 중 같은 설치를 반복 요청하지 않습니다.
5. 화면과 웹이 다시 시작되면 장비 주소로 재접속합니다. 현재 버전과 설치 결과를 확인하고 ULL 단일 영상·분할 영상·회의 오디오를 운영 구성에 맞게 확인합니다.

업데이트 상태와 복구 확인

점검 결과를 전달할 때

문제를 다시 설명하지 않고 비교할 수 있도록 다음 정보를 함께 정리합니다.
